DNK-H变压器电参数测试仪

产品详细介绍

一、概述
    DNK-H电参数测量仪,采用数字同步采样技术,准确测量三相用电设备的电压、电流、功率、功率因数、频率等参数的真有效值,测量精度为0.2级。具有测量速度快、精度高、使用方便、轻巧美观等特点。专门应用于电力变压器的电量的检测,该仪表可取代于九块同等级指针仪表,是传统电量测试仪表的理想换代产品。
二、产品特点
    ⒈ 采用240×64点阵液晶显示屏(带背光)同时显示三相电压、电流、低压侧电压、功率、功率因数、频率等20个参数。
    ⒉ 可测试空载和短路试验所需的电量参数。
    ⒊ 线性范围宽、读数重复性好、性能稳定。
    ⒋ 保证功率因数0.000~1.000的准确测量,尤其适用于低功率因数负载的检测。
    ⒌ 方便的锁存能保证测量数据的同时性及操作的方便性。

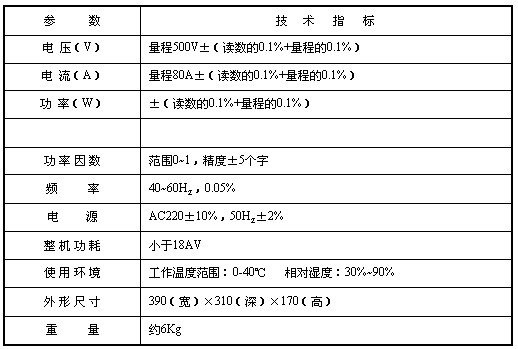

三、技术指标(以下参数指标为0.2级,50HZ):


四、使用方法

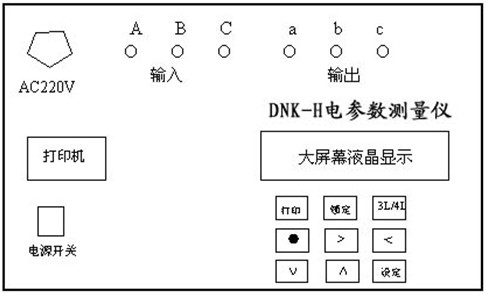

面板

    前面板中间为240×64点阵液晶显示屏,右面有“打印、锁存、4L/3L、●、>、<、∨、∧、设定”共九键,左面下电源开关、电源指示灯。
    显示方式分别为空载试验、短路试验,开关状态为空载试验,按“∧”键实现显示方式转换。

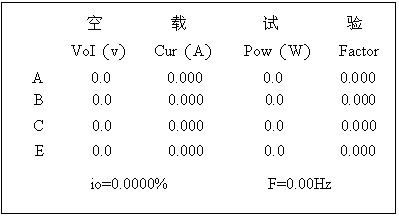

    空载试验显示方式如下:

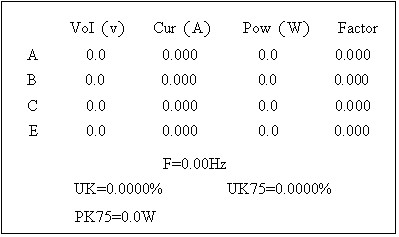

    短路试验显示方式如下:


    空载及短路试验中A、B、C、字符后的各行分别显示对应各相电压VoI(V)、电流Cur(A)、功率Pow(W)及功率因数Factor,E字符后的一行显示电压平均值VoI(V)、电流平均值Cur(A)、总功率Pow(W)及功率因数Factor。F显示频率、UK显示阻抗电压、UK75显示在75℃下阻抗电压、PK75显示75℃下短路损耗、io显示空载电流百分数(%)。
    为完成各功能操作,按键功能如下:
    4L/3L键:连续按该键,键上的两个指示灯4L/3L循环点亮,当4L指示灯亮,仪表处于“三瓦法”测量:当3L指示灯亮,仪表处于“二瓦法”测量。
    锁存键:按下该键,对应指示灯亮,表明仪表处于锁定状态,再按该键,指示灯灭,仪表退出锁定,恢复正常测量状态。
    打印键:按下该键,仪表以显示固定的格式打印按键瞬时的所有测量值。(打印机须处于连机状态)
    设定、∧(数字增加)、∨(数字减小)、<(闪动位右移)、>(闪动位左移)、●(小数点)共放六键完成参数设定功能。
    测试前需正确地设定参数,按设定键,显示:


    Ku:表示电压倍率
    Ki:表示电流倍率
    Uo:表示高压额定电压
    T:表示铜材或铝材料
    t:表示温度
    Se:表示额定容量
    U:表示低压额定电压。
    按下电源开关,电源指示灯亮。
五、供货成套性
    ⒈ DNK-H电参数测试仪一台
    ⒉ 产品说明书一份
    ⒊ 产品合格证保修单一份
    ⒋ 电源线一根
    ⒌ 0.5A保险丝二只
    ⒍ 测试线一套
