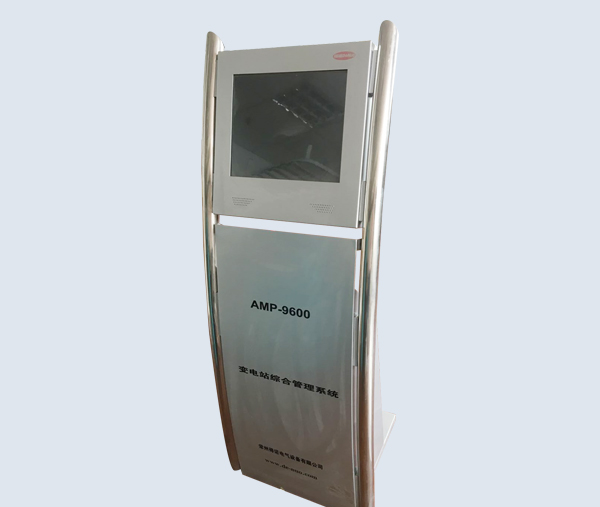

AMP-9600 变电站综合管理系统

产品详细介绍

一、主要功能

提高变电站安全防范水平
·防盗报警:当有外人侵入时即进行报警
·火灾报警:内置烟感传睡器,发生火灾时自动报警
·视频监控

对变电站室内环境进行实时在线安全监测
·SF6气体泄漏检测和报警
·氧气含量检测和报警
·报警时自动启动风机

二、防盗系统简介

       配变防盗装置一般可分为两种:机械防盗产品、电子防盗产品。
       机械防盗产品主要包括防盗螺栓、防盗辉母、防盗锁等。
       电子防盗产品主要包括各种配变防盗报警系统,一般有防盗报警分机、防盗报警主机两部分组成。当防盗报警分机监测到配变盗情时,通过无线或GSM(移动网络)向主机发送信息,主机根据预设程序进行声光报警、拨相关人员电话报警、 短信通知相关人员报警等操作,使相关人员迅速赶赴现场处理盗情。
       机械防盗产品和电子防盗产品的主要区别:
       机械防盗产品是被动防盗,它主要通过增加窃贼作案难度、延长作案时间来实现防盗目的。
       电子防盗产品是主动防盗,它在发生盗情时及时通知责任人员处理,从而达到抓捕窃贼或阻止其实施盗窃活动的目的。
       随着科学技术水平的不断提高,采取电子防盗技术是电力设备防盗的主要趋势。它使电力部门实时了解盗情,并通过现代化的防范控制网络,在第一时间通知相关人员赶赴现场,在窃贼作案时即将其抓获,严厉打击盗窃犯罪活动,从而在源头上减少窃案发生。
       该系统同时具备了视频监控功能,监控录像实时保存。

三、SF6泄漏报警简介
       由于SF6气体在中、高压设备中的大量使用,其安全性已受到人们的普遍关注。针对SF6气体比空气重,泄漏易聚集,易造成低层空间缺氧,空气含毒环境对人员的威胁等问题。有关行业安全法规中明确规定了人员在进入SF6配电装置室时必须先通风15分钟,对空气中的SF6浓度及氧气含量进行监测,在SF6配电装置的低位区应安装能报警的氧量仪和SF6气体泄漏报警仪。AMP-9600型变电站综合管理系统,正是按照这些行业安全法规的要求而开发设计的一种智能化在线监测系统。
       AMP-9600 变电站综合管理系统是根据《 SF6安全法规》,为在安装有SF6设备的配电装置室的工作人员提供人身健康安全保护而设计、开发的智能型在线监测系统。它主要检测环境空气中SF6气体含量和氧气含量,当环境中SF6气体含量超标或缺氧,能实时进行报警,同时自动开启通风机进行通风,并具有温湿度检测、工作状态语音提示、远传报警、历史数据查询等诸多丰富功能。它独有的微量SF6气体检测技术,能检测到 1000ppm 浓度的SF6气体,不仅可以达到保障人身安全的目的,而且还能确保设备正常运行;进口高稳定的氧传感器,可以为现场工作人员提供更多一层可靠保护。
       本系统可广泛应用于各种电压等级的SF6开关室、SF6开关室、组合电气室( GIS 室)、SF6 主变室等。
四、主要特点
◇  SF6气体浓度超限报警,声光提示,泄漏时自动排风;
◇  空气中的氧气含量检测,缺氧报警;
◇  SF6和氧气可同时检测;
◇  报警时,风机自动启动功能 ;
◇  可通过远程网络进行监控系统的运行状态,直接控制主机或变送器的运行;
◇  自动定时排风及泄漏超标自动排风,手动排风功能及排风时间记录;
◇  自动监测环境温湿度;
◇  可根据需要扩展气体检测点 ;
◇  可选择与计算机连接,实现远程监控,并进行事件记录与历史数据记录;
◇  检测点环状组网,便于安装布线;
◇  大屏真彩 LCD 显示,人性化操作界面,停止操作后 60 秒自动关闭背光;
◇  自动语音提示及红外报警功能 .
五、主要技术参数
◇ SF6浓度超限报警点: 1000PPM ,精度〈 5%FS 。
◇ O 2 浓度检测范围: 1~25% ,缺氧报警点: 18% ,精度〈 1%FS 。
◇  温度显示范围: -20~+99 ℃ 。
◇  湿度显示范围: 0~99%RH 。
◇  电 源: AC/DC 100~265V 。
◇  报警输出接点功率: AC220V/7A 。
◇  风机输出接点功率: 380V/15A (三相)或 220V/15A 。
◇  风机启动:氧含量≤ 19.6%时或 SF6 气体浓度 > 1000ppm 时,自动启动风机每次启动时间 15min 或自定义,可手动控制或强制启动风机。
◇  通 讯: RS485 接口,可通过 GPRS/GSM 、 TCP/IP 、 Modem 上传到服务器。
◇  海量报警信息存储设计。
◇  氧气和 SF6 采用进口原装的传感器,在空气中一般使用寿命 ≥10 年。
六、AMP系列SF6泄漏报警各型号配置


项目

结果




AMP-6200

AMP-8000

AMP-9600

特点描述

定量检测SF6浓度,定量检测氧气浓度

在定量检测SF6浓度,定量检测氧气浓度上增加了防盗火灾报警。

定量检测SF6浓度,定量检测氧气浓度,17寸带触摸液晶显示,可配视频监控

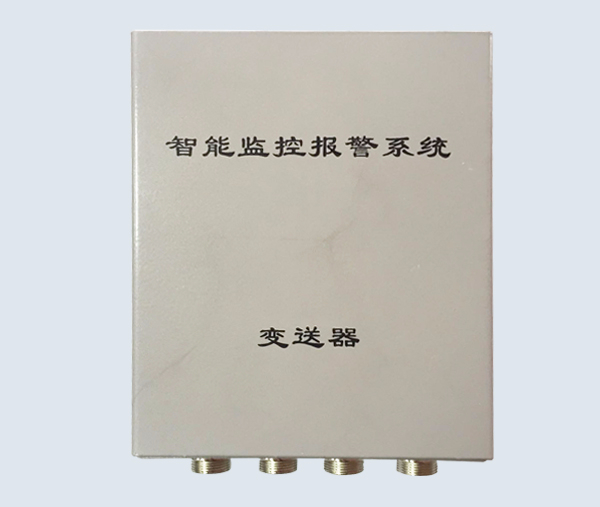

SF6、O2变送器连接数

128

128

>256

温湿度变送器连接数

8

8

>64

风机控制器连接数

8

8

>64

报警记录存储

1000

1000

>100万

报警无源触点数量

2

2

>10

报警数据输出

RS485
GSM短信
TCP/IP

RS485
GSM短信
TCP/IP

RS485
GSM短信
TCP/IP

报警灯

红外感应开风机

语音提示功能

遥信遥控功能

定时排风功能

主机显示

5.7寸TFT真彩

5.7寸TFT真彩

17寸触摸液晶

通信接口

单RS485

单RS485

双RS485

GSM通信

防盗报警

火灾报警
