一、系统简介

       SF6气体泄漏智能监控报警系统是根据《SF6安全法规》，为在安装有SF6设备的配电装置室的工作人员提供人身健康安全保护而设计、开发的智能型在线监测系统。它主要检测开关室SF6气体浓度含量和氧气含量，当环境中SF6气体含量超标或缺氧时，能实时进行报警，同时自动开启通风机进行通风，并具有温湿度检测、工作状态语音提示、远传报警、历史数据查询等诸多丰富功能。它独有的微量SF6气体检测技术，能检测到1000ppm浓度的SF6气体，不仅可以达到保障人身安全的目的，而且还能确保设备正常运行；进口高稳定的氧传感器，可以为现场工作人员提供更多一层可靠保护。

本系统可为广泛应用于各种电压等级的SF6开关室、SF6开关室、组合电气室（GIS室）、SF6主变室等。

二、主要特点

●  环境中SF6气体含量检测功能；超限报警泄漏时自动启动风机排风功能；

●  环境中O2含量检测功能；缺氧时自动报警，自动排风；

●  大屏幕液晶动态中文显示，具有屏幕自动保护功能。界面友好，刷新速度快；

●  SF6、O2气体含量超标时，风机自动启动功能；

●  定时排风功能；

●  报警时启动强制排风功能；

●  相关历史数据存储及检索功能；

●  温度、湿度检测及显示；

●  红外检测，语音提示报警功能；

三、主要技术参数

●  SF6浓度超限报警点：1000ppm(可设置),

●  SF6浓度测量精度：＜2%；

●  SF6浓度测量分辨率：1PPM；

●  O2浓度检测范围0－25%，

●  O2浓度测量精度：±0.5%；

●  O2浓度测量分辨率：0.1%；

●  温度显示范围：-20～+99℃，

●  温度测量精度：±0.5℃；

●  温度测量分辨率：0.1℃；

●  湿度显示范围：0～99%RH；

●  湿度测量精度：±4%；

●  湿度测量分辨率：0.1%；

●  输入电源：AC  220V±20%；

●  报警输出接点功率：AC220/1A；

●  风机输出接点：380V/12A（三相）或220V/15A；

●  风机启动：O2含量≤19.6%或SF6气体浓度＞1000ppm时，自动启动风机，每次启动时间按时段自动设置，可手动控制或强制启动风机；

●  海量报警信息存储设计；

●  SF6、O2变送器采用进口原装的传感器，寿命长；

●  SF6气体检测报警误差＜10%，氧气报警误差＜0.5%；

●  风机控制器原有风机。

四、SF6、O2气体变送器

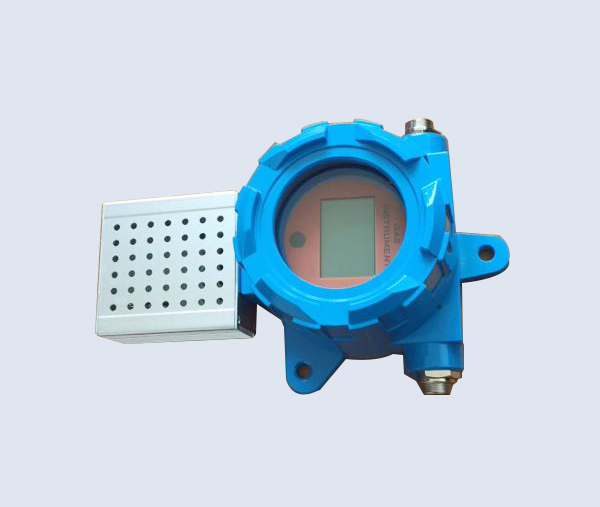

外观及接口

（气体变送器）

（温湿度变送器）

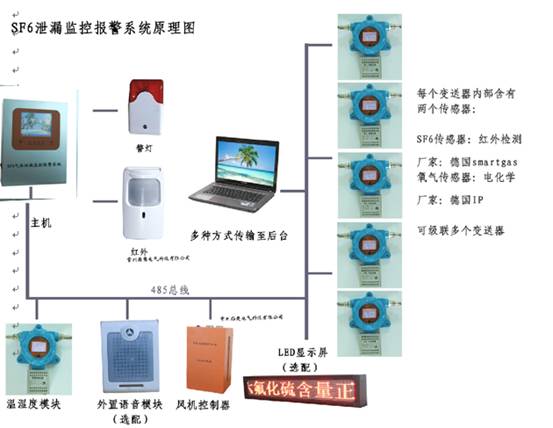

系统原理
